Descripción

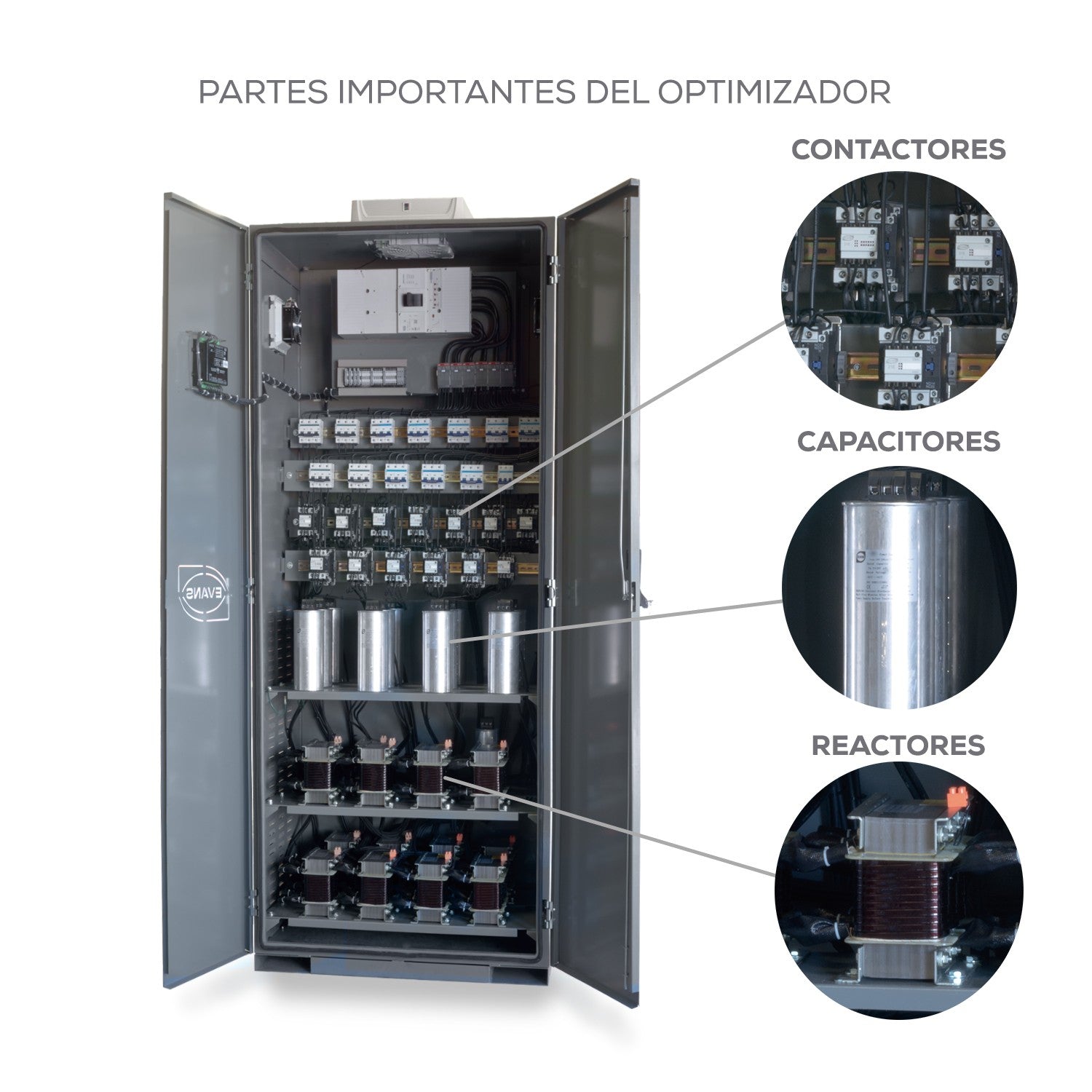

Descripción: Banco automático de Capacitores y Reactores 50 kVAr 440Vca 14%
Modelo: BICRE50-14/480
Característica especial:
Descripción comercial: Banco Desintonizado 50kVAr
Marca: EVANS
| Marca: | EVANS |
|---|---|
| Característica especial: | Para un consumo eléctrico eficiente |
| Aplicación : | Industrial |
| Beneficios: |
-Reducción en penalizaciones por bajo factor -Medición y compensación en tiempo real del factor de potencia -Disminución de perdidas de energía por efecto Joule -Atenuación de Armónicos hasta del 13º orden -Eliminación de problemas de reso |
| CARACTERÍSTICAS GENERALES | |
|---|---|
| Voltaje de operación: | 440 V~ ±5% 60 Hz |
| Conexión eléctrica: | Trifásico |
| Potencia reactiva mínima y máxima: | 5 - 50 kVAr |
| Carga Capacitiva: | 575.00 mF |
| Corriente máxima de operación: | 60.20 A |
| Corrección de factor de potencia: | .95 - 1 . |
| Modo de operación: | Manual / Automático . |
| Número de pasos: | 4 |
| Tamaño de capacitores: | 5, 10, 15, 20 kVARr |
| Protección principal: | Breaker Caja Moldeada de Alta Capacidad Inetrruptiva . |
| Protección individual: | Interruptor Seccionador con fusibles Tipo NH . |
| Factor de desintonia: | 14 % |
| Uso: | Interiores |
| Temperatura de operación: | -5ºC hasta 40ºC |
| Altura de operación: | <=2 000 m m |
| Humedad relativa: | >50% |
| INFORMACIÓN ADICIONAL | |
|---|---|
| Garantía: | 36 meses |
| Certificación: | Construido bajo criterios de cumplimiento IEEE - 519, IEEE - 1159, IEC |
| Dimensiones: | 123.5 x 172.6 x 86.31 cm |
| Peso neto: | 225.00 kg |
| CAPACITORES | |
|---|---|
| Voltaje nominal de operación: | 535 V~ ±10% 60 Hz |
| Tolerancia capacitiva: | ±5% |
| Temperatura de operación: | -25....55 ºC |
| Protección: | Film regenerativo - Desconexión por sobrepresión |
| Tensión máxima: | 1.1 x Vn 8h |
| Resistor de descarga: | Interna hrs. |
| Expectativa de vida: | 150000 hrs |
| Construccción: | Filme de polipropileno metalizado auto regenerativo / Resina poliuretana flexible |
| REACTORES | |
|---|---|
| Voltaje nominal de operación: | 480 V~ ±10% 60 Hz |
| Factor de desintonía: | 14 % |
| Grado de aislamiento: | H |
| Construcción bobina: | Cobre Esmaltado Tipo H |
| Nivel de ruido: | 50 dB Max. |
| GABINETE | |
|---|---|
| Material: | Acero comercial |
| Pintura: | Electrostática en Polvo Color Gris |
| Tierra: | Internamente Interconectado Gabinete-Capacitor-Reactor-Potencia en Conector Mecánico |
| Grado de protección: | IP23 |
| Sistema de enfriamiento: | Extracción de Calor y Ventilación Forzada + Louvers de Admisión de Aire |
