Descripción
Descripción: Banco automático de Capacitores y Reactores 250 kVAr 220Vca 7%
Modelo: BICRE250-07/240
Característica especial:
Descripción comercial: Banco Desintonizado 250kVAr
Marca: EVANS
Marca: | EVANS |
---|---|
Característica especial: | Para un consumo eléctrico eficiente |
Aplicación : | Industrial |
Beneficios: |
-Reducción en penalizaciones por bajo factor -Medición y compensación en tiempo real del factor de potencia -Disminución de perdidas de energía por efecto Joule -Atenuación de Armónicos hasta del 7º orden -Eliminación de problemas de reson |
CARACTERÍSTICAS GENERALES | |
---|---|
Voltaje de operación: | 220 V~ ±5% 60 Hz |
Conexión eléctrica: | Trifásico |
Potencia reactiva mínima y máxima: | 10 - 250 kVAr |
Carga Capacitiva: | 11501.73 mF |
Corriente máxima de operación: | 602.10 A |
Corrección de factor de potencia: | .95 - 1 . |
Modo de operación: | Manual / Automático . |
Número de pasos: | 13 |
Tamaño de capacitores: | 10, 20 kVARr |
Protección principal: | Breaker Caja Moldeada de Alta Capacidad Inetrruptiva . |
Protección individual: | Interruptor Seccionador con fusibles Tipo NH . |
Factor de desintonia: | 7 % |
Uso: | Interiores |
Temperatura de operación: | -5ºC hasta 40ºC |
Altura de operación: | <=2 000 m m |
Humedad relativa: | >50% |
INFORMACIÓN ADICIONAL | |
---|---|
Garantía: | 36 meses |
Certificación: | Construido bajo criterios de cumplimiento IEEE - 519, IEEE - 1159, IEC |
Dimensiones: | 123.5 x 243.8 x 86.31 cm |
Peso neto: | 580.00 kg |

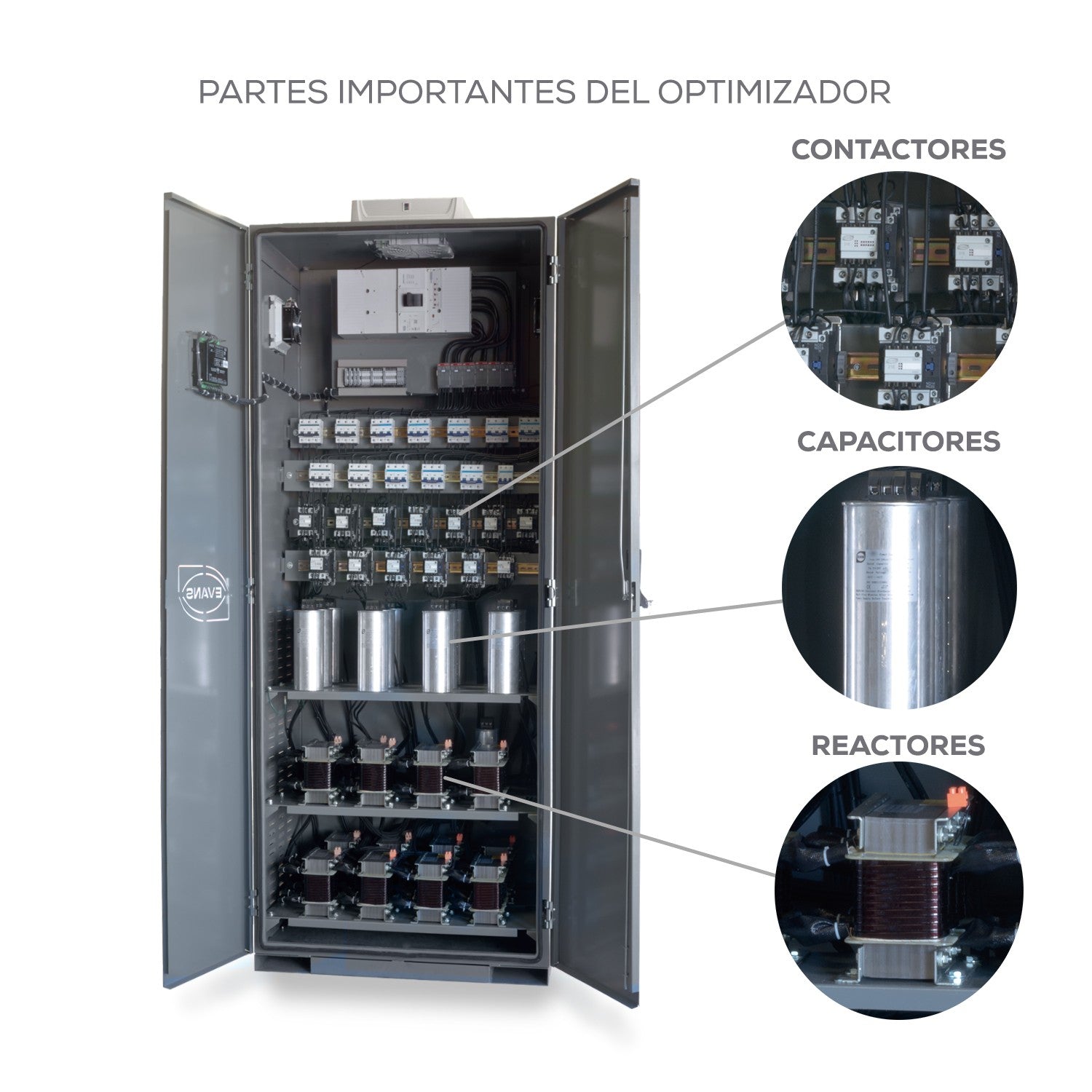

CAPACITORES | |
---|---|
Voltaje nominal de operación: | 240 V~ ±10% 60 Hz |
Tolerancia capacitiva: | ±5% |
Temperatura de operación: | -25....55 ºC |
Protección: | Film regenerativo - Desconexión por sobrepresión |
Tensión máxima: | 1.1 x Vn 8h |
Resistor de descarga: | Interna hrs. |
Expectativa de vida: | 150000 hrs |
Construccción: | Filme de polipropileno metalizado auto regenerativo / Resina poliuretana flexible |
REACTORES | |
---|---|
Voltaje nominal de operación: | 240 V~ ±10% 60 Hz |
Factor de desintonía: | 7 % |
Grado de aislamiento: | H |
Construcción bobina: | Cobre Esmaltado Tipo H |
Nivel de ruido: | 50 dB Max. |
GABINETE | |
---|---|
Material: | Acero comercial |
Pintura: | Electrostática en Polvo Color Gris |
Tierra: | Internamente Interconectado Gabinete-Capacitor-Reactor-Potencia en Conector Mecánico |
Grado de protección: | IP23 |
Sistema de enfriamiento: | Extracción de Calor y Ventilación Forzada + Louvers de Admisión de Aire |
